İstinat Duvarında Drenaj: Duvarın Ömrünü Belirleyen Görünmez Sistem

Bir istinat duvarı projesinde beton ve demir görünür kalemlerdir; teklifte de sahada da herkes onları konuşur. Oysa duvarın kaç yıl ayakta kalacağını çoğu zaman görünmeyen bir sistem belirler: drenaj. Bu yazıda suyun toprağın davranışını nasıl değiştirdiğini, drenajsız duvarın neden ve nasıl hasar aldığını, doğru bir drenaj sisteminin hangi bileşenlerden oluştuğunu adım adım anlatıyoruz.

Yazının sonunda, mevcut duvarınızda drenaj olup olmadığını birkaç dakikada kontrol edebileceğiniz pratik bir liste de bulacaksınız.

Su, toprağın davranışını nasıl değiştirir?

Kuru toprak ile suya doygun toprak, aynı malzeme değilmiş gibi davranır. Su, zeminin birim ağırlığını artırır; taneler arasındaki sürtünmeyi azaltarak kayma direncini düşürür. Yani yağışlı bir dönemde duvarınızın arkasındaki toprak hem ağırlaşır hem de kayganlaşır. Toprak basıncı hesabı kuru zemine göre yapılmış bir duvar için bu, hesapta olmayan büyük bir ek yük demektir.

Ankara’nın yaygın killi zemininde durum daha da kritiktir: kil suyu geç alır ama aldığında zor bırakır. Duvar arkasında hapsolan su haftalarca orada kalır ve duvarı sürekli iter.

Sahada bunun tipik örneğini bahar aylarında görürüz: kışın yağışını depolamış bir şevin önündeki duvar, hava ısınıp kar suyu zemine işledikçe en yüklü dönemini yaşar. Mart–Nisan döneminde ortaya çıkan çatlak ve şişme şikâyetlerinin arkasında çoğu zaman bu gecikmiş su yükü vardır; yaz ortasında yapılan kontrolde ise her şey normal görünür. Bu yüzden drenaj değerlendirmesini kurak mevsimde değil, zeminin suya doygun olduğu dönemde yapmak en doğru sonucu verir.

Hidrostatik basınç: hesapta olmayan düşman

Duvar arkasında biriken su, derinlikle artan bir hidrostatik basınç uygular. Bu basınç toprak itkisinin üzerine eklenir ve duvarın taşıdığı toplam yükü kimi durumlarda iki katına çıkarır. Yıkılan ya da öne doğru dönen istinat duvarlarının incelemesinde karşımıza çıkan tablo çoğunlukla aynıdır: beton sağlamdır, demir yerindedir; ama arkada su birikmiş, yük hesabın çok üstüne çıkmıştır.

Mühendislikte bunun çözümü, suya karşı daha kalın duvar yapmak değildir; suyu duvarın arkasından uzaklaştırmaktır. İyi drenaj, betona harcanacak metreküplerden çok daha ucuza aynı güvenliği sağlar.

Benzetmek gerekirse: drenajsız istinat duvarı, tıpası kapalı bir küvetin kenarı gibidir; yağmur yağdıkça küvet dolar ve kenara binen yük artar. Drenaj, o tıpayı sürekli açık tutan sistemdir. Duvarı kalınlaştırmak küvetin kenarını büyütmektir; suyu boşaltmak ise sorunu kaynağında çözmektir.

Drenajsız duvar nasıl hasar alır? Belirtiler

• Duvar yüzeyinde kalıcı nem ve sızıntı izleri, derzlerde yosunlaşma ve beyaz kireç kusması
• Gövdede yatay çatlaklar ve orta bölgede karınlanma (dışa doğru şişme)
• Duvar üst kotunda toprakta oturma, çökme veya açılan boşluklar
• Duvarın düşeyden ölçülebilir şekilde öne doğru dönmesi
• Şiddetli yağış sonrası dipten çamurlu su çıkışı

Bu belirtilerden biri bile duvarın su yükü altında çalıştığını gösterir. Erken fark edildiğinde çözüm görece basittir; geç kalındığında iş, duvarın yıkılıp yeniden yapılmasına kadar gider.

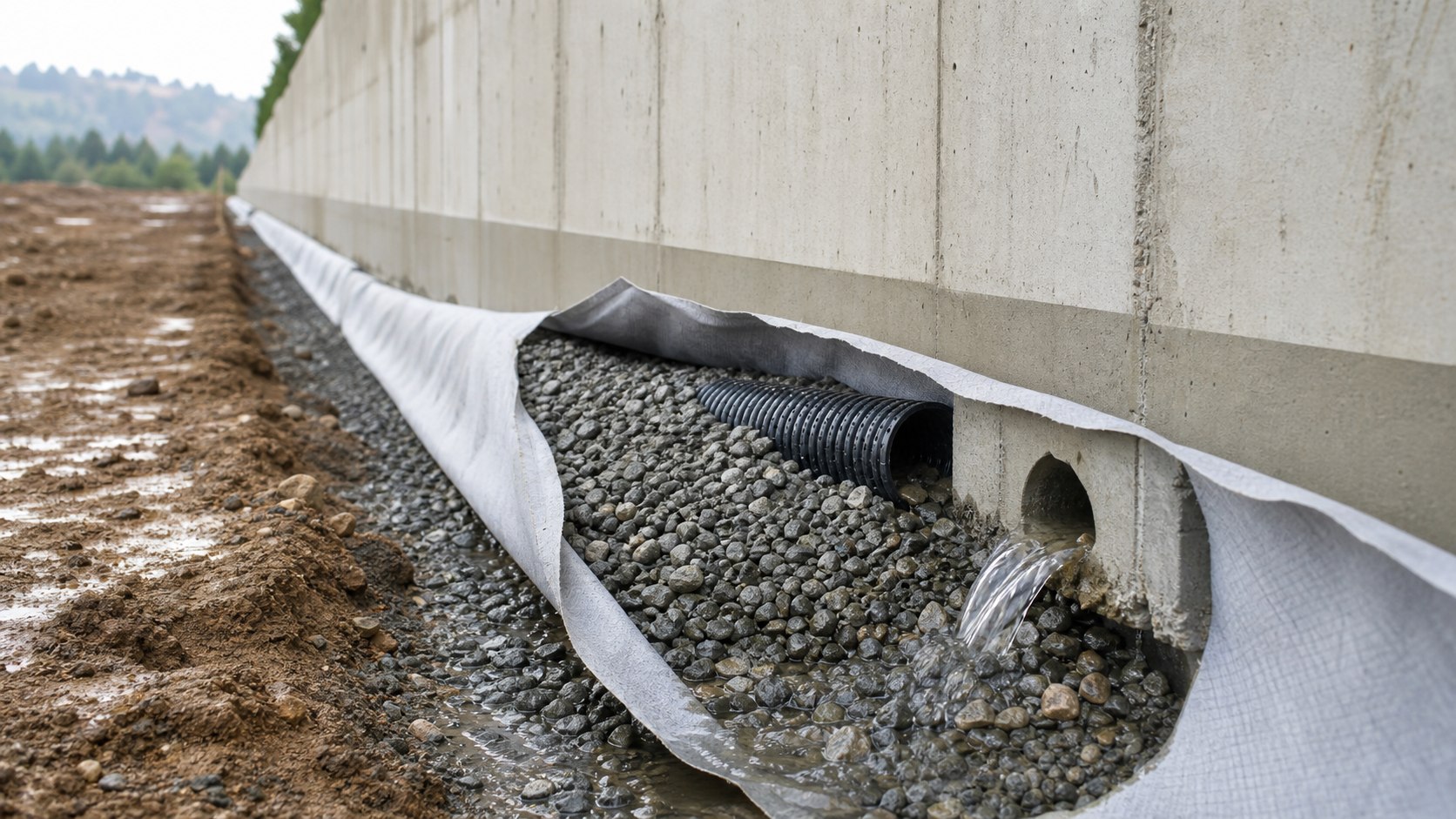

Doğru drenaj sisteminin dört bileşeni

1. Granüler arka dolgu

Duvarın hemen arkasına, kazı toprağı yerine çakıl veya kırmataş arka dolgu yerleştirilir. Granüler malzeme suyu tutmaz; yüzeyden sızan her damlayı hızla temel seviyesine, drenaj borusuna iletir. Kazı toprağıyla yapılan dolgu ise tam tersine suyu duvara yaslar.

2. Delikli drenaj borusu

Temel arkasında, hafif eğimle döşenen delikli drenaj borusu çakıl dolgunun topladığı suyu alır ve güvenli bir deşarj noktasına taşır. Borunun ucunun nereye boşaldığı kritiktir: komşu parsele ya da duvarın kendi temeline değil, yağmur hattına veya doğal akış yönüne verilmelidir.

3. Jeotekstil keçe

Çakıl ile doğal zemin arasına serilen jeotekstil keçe, ince toprak tanelerinin çakılın boşluklarını zamanla tıkamasını önler. Keçesiz sistemler ilk yıllarda çalışır, sonra sessizce tıkanır; duvar yıllar sonra “birdenbire” hasar almaya başlar.

4. Barbakanlar

Barbakan, duvar gövdesine belirli aralıklarla yerleştirilen su tahliye delikleridir. Drenaj borusuna ulaşamayan ya da sistemin üstünde kalan suyun duvar önüne çıkmasını sağlar. Ayrıca duvarın “nefes aldığını” dışarıdan gösterdiği için basit ama etkili bir kontrol aracıdır: yağmurdan sonra barbakandan su geliyorsa sistem çalışıyordur.

Deşarj noktası: suyun son durağı

Toplanan suyun nereye gittiği, en az toplanması kadar önemlidir. Drenaj borusunun ucu kapalı bırakılırsa sistem hiç çalışmaz; komşu parsele verilirse hukuki sorun doğar; duvarın kendi temel çevresine boşaltılırsa sorun yalnızca yer değiştirir. Doğru deşarj; yağmur suyu hattına bağlantı, yola kontrollü çıkış veya arazinin doğal akış yönünde duvardan yeterince uzak bir nokta olabilir. Deşarj güzergâhını keşif aşamasında planlamak, uygulamada hem maliyeti hem tartışmayı azaltır.

Yüzey suyu yönetimi: çatıdan gelen tehlike

Drenaj yalnızca toprağın altındaki sistemden ibaret değildir. Duvar üstündeki alanın eğimi duvara doğru bakıyorsa, her yağmur doğrudan arka dolguya yönlenir. Üst kotta duvara paralel açılacak basit bir yüzey kanalı, çatı iniş borularının deşarjının duvardan uzaklaştırılması ve harpuşta ile gövdenin üstten korunması, yeraltı sisteminin yükünü ciddi ölçüde azaltır.

Ankara ikliminde don-çözülme etkisi

Suya doygun zemin donduğunda hacmi büyür; buna don kabarması denir. Ankara’da kış boyunca tekrarlayan donma-çözülme döngüleri, drenajsız duvar arkasındaki ıslak zemini her seferinde iterek duvarı yorar. İyi çalışan bir drenaj, zemindeki serbest suyu uzaklaştırdığı için don kabarmasının şiddetini de azaltır. Yani drenaj yalnızca yaz yağmurları için değil, kış güvenliği için de vazgeçilmezdir.

Mevcut duvarınızda hızlı kontrol listesi

• Duvar gövdesinde barbakan delikleri var mı, varsa açık mı?
• Sağanak sonrası barbakanlardan su geliyor mu? (Gelmiyorsa sistem tıkalı olabilir.)
• Duvar yüzeyinde kalıcı nem lekesi, yosun veya kireç kusması var mı?
• Üst kottaki zemin duvara doğru mu eğimli?
• Çatı iniş boruları suyunu duvarın yakınına mı bırakıyor?
• Gövdede yatay çatlak ya da düşeyden sapma gözleniyor mu?

Drenaj sonradan eklenebilir mi?

Kısmen evet. Mevcut duvara sonradan barbakan açılması, üst kota yüzey kanalı yapılması ve deşarj noktalarının düzenlenmesi çoğu durumda mümkündür ve duvarın yükünü belirgin şekilde hafifletir. Ancak arka dolgunun çakılla değiştirilmesi kazı gerektirdiği için maliyetli bir onarımdır; bu da bizi yazının ana fikrine geri getirir: drenaj, en baştan projenin parçası olmalıdır.

Drenaj maliyeti ve mevsimlik bakım

Peki bu sistem bütçeyi ne kadar etkiler? Ortalama bir projede çakıl dolgu, boru, jeotekstil ve barbakanların toplamı, işin genel maliyetinin küçük bir yüzdesinde kalır; buna karşılık duvarın ömrünü belirleyen en büyük tekil kalemdir. Hasar senaryosuyla kıyaslandığında tablo daha da nettir: karınlanmış bir duvarın yıkılıp yeniden yapılması, baştan kurulacak drenaj sisteminin onlarca katına mal olur.

Bakım tarafı ise zahmetsizdir: her ilkbahar ve sonbaharda barbakan ağızlarının açık olduğunu kontrol edin, üst kottaki yüzey kanalında biriken yaprak ve toprağı temizleyin, sağanak sonrası suyun deşarj noktasından düzenli aktığını gözleyin. Beş dakikalık bu kontrol, çoğu sorunu daha belirti aşamasındayken yakalar.

Sonuç

İyi bir betonarme istinat duvarı, betonu kadar drenajıyla da tanımlanır. Teklif değerlendirirken “çakıl dolgu, drenaj borusu, jeotekstil ve barbakan teklifte yazıyor mu?” sorusunu mutlaka sorun. Duvarınızda yukarıdaki belirtilerden birini görüyorsanız ya da yeni bir duvar planlıyorsanız fotoğraf ve konum gönderin; yerinde keşif ile durumu birlikte değerlendirelim.
